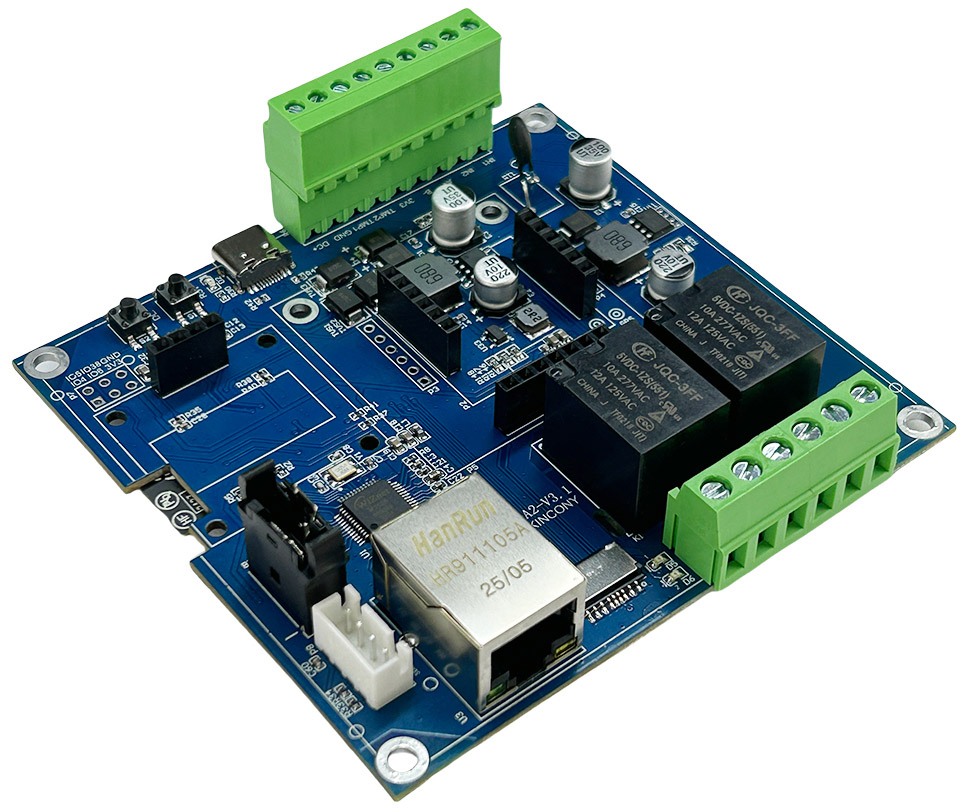

KinCony kembali menghadirkan inovasi dalam dunia otomatisasi rumah dengan KC868-A2v3, sebuah pengendali cerdas berbasis ESP32-S3-WROOM-1 (N16R8) yang dilengkapi dengan chip Wi-Fi. Perangkat ini menawarkan beragam fitur dan konektivitas untuk memenuhi kebutuhan berbagai proyek otomatisasi rumah.
KC868-A2v3 memiliki 2 kanal input digital dan 2 kanal output relay, 2 kanal GPIO 1-Wire, serta 4 GPIO bebas di PCB di samping modul ESP32-S3. Terdapat juga slot kartu SD yang menggunakan bus SPI. Fitur unggulan lainnya adalah chip RTC (Real-Time Clock) presisi tinggi DS3231. Layar LCD akan menampilkan alamat IP Wi-Fi dan Ethernet. Selain itu, A2v3 menyediakan port RS485 dan soket untuk modul 4G SIM7600E atau modul 2G SIM800L.
Pengguna dapat menulis kode sendiri menggunakan Arduino IDE, MicroPython, atau alat pengembangan ESP-IDF untuk modul ESP32-S3. KinCony menyediakan kode demo Arduino dan ESP-IDF untuk berbagai contoh aplikasi. Kode ini dapat dimodifikasi dan diubah sesuai kebutuhan proyek sistem otomatisasi rumah pintar Kamu. Perangkat ini juga mendukung penggunaan ESPHome untuk Home Assistant atau firmware Tasmota untuk DIY otomatisasi rumah pintar.
A2v3 menggunakan firmware KCS v3 yang mendukung fungsi auto discovery Home Assistant melalui MQTT, sehingga tidak memerlukan penulisan kode konfigurasi (zero code) untuk Home Assistant. KCS v3 juga mendukung Apple HomeKit.

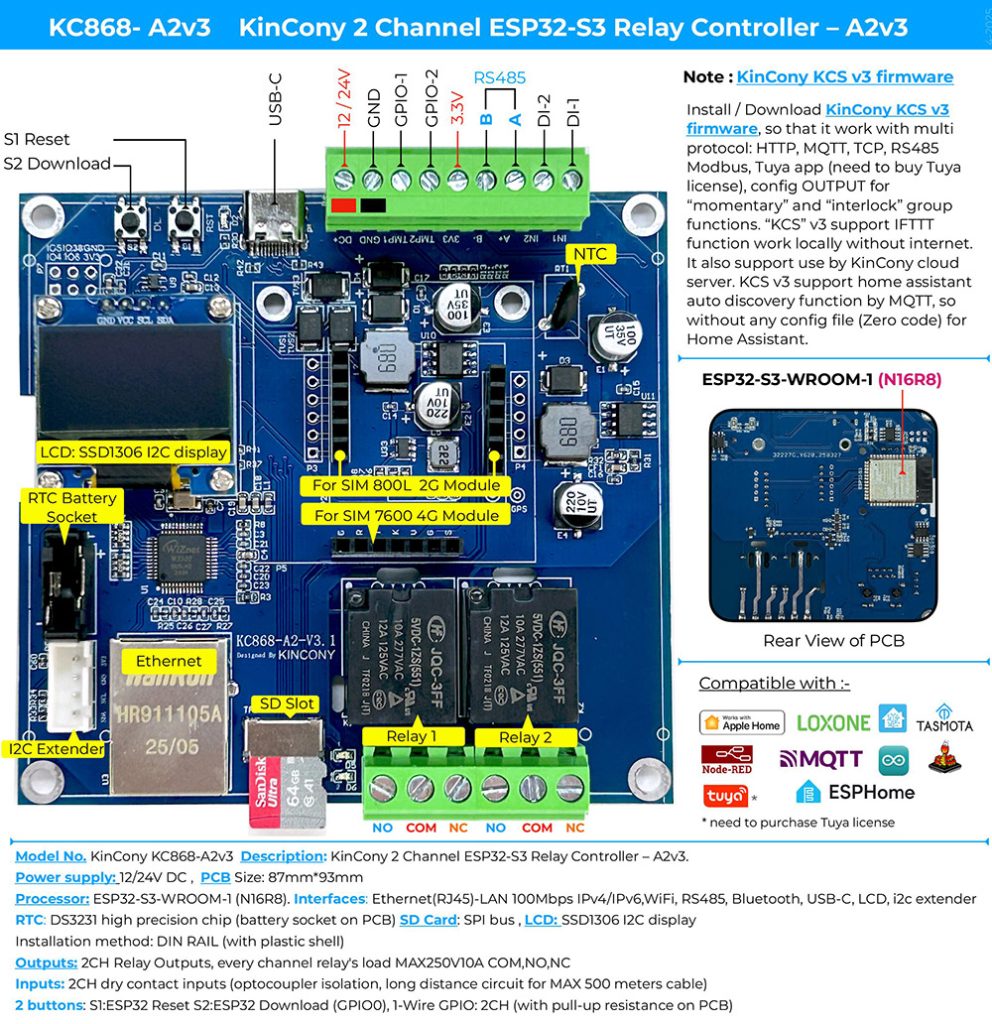

Spesifikasi Teknis KC868-A2v3
- Model: KinCony KC868-A2v3
- Deskripsi: Pengendali Relay 2 Kanal ESP32-S3 – A2v3
- Catu Daya: 12/24V DC
- Prosesor: ESP32-S3-WROOM-1 (N16R8)
- Ukuran PCB: 87mm * 93mm
- Antarmuka: Ethernet(RJ45)-LAN 100Mbps IPv4/IPv6, WiFi, RS485, Bluetooth, USB-C, LCD, i2c extender
- RTC: Chip presisi tinggi DS3231 (soket baterai di PCB)
- Kartu SD: Bus SPI
- Metode Instalasi: DIN RAIL (dengan shell plastik)
- LCD: Layar I2C SSD1306
Antarmuka Relay ESP32 KC868-A2v3
- Output: 2 Kanal Output Relay, setiap kanal memiliki beban maksimal 250V 10A COM, NO, NC
- Input: 2 Kanal input dry contact (isolasi optocoupler, sirkuit jarak jauh untuk kabel MAX 500 meter)
- 2 Tombol: S1: ESP32 Reset, S2: ESP32 Download (GPIO0)
- 1-Wire GPIO: 2 Kanal (dengan resistor pull-up di PCB)
Peningkatan dari KC868-A2 Versi Sebelumnya
KC868-A2v3 hadir dengan sejumlah peningkatan dibandingkan versi sebelumnya, antara lain:
- Menggunakan chip ESP32-S3-WROOM-1 (N16R8) dengan ukuran memori yang lebih besar.
- Menambahkan sirkuit pelindung daya NTC, sehingga polaritas terbalik tidak akan merusak papan.
- Mengganti LAN8720A dengan chip Ethernet W5500 untuk stabilitas yang lebih baik.
- Menambahkan jam RTC presisi tinggi DS3231.
- Mendukung layanan cloud baru KinCony.
- Mendukung KCS v3 dengan dukungan Apple HomeKit dan sistem Loxone Miniserver.
- Menambahkan layar LCD SSD1306.
- Menambahkan slot kartu SD untuk menyimpan LOG.
- Mendukung firmware KCS v3 terbaru dengan fungsi yang lebih canggih.
Solusi Perangkat Lunak
KC868-A2v3 menawarkan berbagai pilihan solusi perangkat lunak:
- Unduh firmware KinCony KCS v3 untuk bekerja dengan berbagai protokol: HTTP, MQTT, TCP, RS485 Modbus, aplikasi Tuya (memerlukan pembelian lisensi Tuya), konfigurasi OUTPUT untuk fungsi grup "momentary" dan "interlock". "KCS" v3 mendukung fungsi IFTTT yang bekerja secara lokal tanpa internet. KCS v3 juga mendukung penggunaan server cloud KinCony. Firmware ini mendukung fungsi auto discovery Home Assistant melalui MQTT, sehingga tidak memerlukan file konfigurasi untuk Home Assistant.
- Unduh firmware melalui ESPHome, integrasikan ke Home Assistant, atau gunakan melalui layanan web.
- Unduh firmware Tasmota.
- Tulis kode Arduino sendiri sesuai kebutuhan Kamu.
- Disarankan untuk menggunakan Home Assistant dan aplikasi seluler Tuya secara bersamaan. Dengan demikian, kendali jarak jauh dapat dilakukan melalui internet menggunakan aplikasi Tuya, sementara kendali lokal dapat dilakukan melalui LAN menggunakan aplikasi Home Assistant.
Informasi Teknis Terkait
- Definisi pin I/O ESP32: https://www.kincony.com/forum/showthread.php?tid=7958
- Unduhan firmware KCS v3: https://www.kincony.com/forum/forumdisplay.php?fid=75
- File YAML konfigurasi untuk ESPHome: https://www.kincony.com/forum/showthread.php?tid=7959
- Daftar dukungan resmi ESPHome:
- Kode sumber demo Arduino: https://www.kincony.com/forum/forumdisplay.php?fid=77
- Panduan online firmware KCS v3: https://www.kincony.com/how-to-use-kcsv3-firmware-esp32-board.html
