Penutup bawah kanopi baja ringan berfungsi untuk menyembunyikan dinabolt dan memberikan tampilan yang lebih rapi pada tiang kanopi double box. Berikut adalah langkah-langkah pembuatannya menggunakan kanal C baja ringan. Simak catatan saya dari video om Tukang Jadi-jadian berikut:
Alat dan Bahan
- Kanal C baja ringan
- Gerinda tangan dengan mata cutting wheel
- Mesin bor dan mata bor 3,5 mm
- Paku rivet ukuran 3,2 mm
- Mesin rivet atau tang rivet
- Welding magnet (opsional)
- Penggaris dan spidol untuk penanda
- Alat pelindung diri (kacamata, sarung tangan)
Langkah-langkah Pembuatan
1. Persiapan Pola Kanal C
- Pilih sisi kanal C yang lebih tinggi untuk sisi kiri.
- Ukur dan tandai 2 cm dari sisi samping, lalu garis menggunakan spidol.
- Potong mengikuti garis menggunakan gerinda tangan hingga membentuk pola awal.
- Rapikan ujung potongan agar tidak tajam.
2. Membuat Tekukan Pertama
- Tandai 1 cm dari sisi pola untuk tekukan berikutnya.
- Garis dua hingga tiga kali menggunakan gerinda, lalu tekuk 90 derajat ke arah berlawanan tanpa mematahkan.
- Rapikan tekukan untuk membentuk pola berundak (tiga tingkat tekukan).
3. Pemotongan Miring
- Tandai pola miring 45 derajat pada ujung kanal C.
- Potong miring menggunakan gerinda tangan untuk sisi kanan dan kiri.
- Sesuaikan panjang bagian dalam menjadi 8 cm, lalu potong sisi sebaliknya sesuai pola.
4. Pembuatan Pola Samping
- Buat dua pola samping berbentuk kotak (tidak miring 45 derajat) dengan ukuran sesuai tiang kanopi.
- Total pola: dua pola miring (untuk atas dan bawah) dan dua pola kotak (untuk samping).
5. Penggabungan Pola
- Susun pola pendek dan panjang hingga membentuk kotak, dengan sudut bertemu rapi.
- Gunakan welding magnet (opsional) untuk menjaga posisi saat pengelasan atau pengeboran.
- Bor lubang menggunakan mata bor 3,5 mm pada titik sambungan.
6. Pemasangan Paku Rivet
- Gunakan paku rivet 3,2 mm untuk menyambung pola.
- Pasang rivet pada lubang yang telah dibor menggunakan mesin rivet atau tang rivet.
- Rivet pada empat sisi (atas dan bawah) untuk memastikan kekuatan dan mencegah pergeseran.
7. Penyelesaian Penutup
- Gabungkan semua bagian hingga membentuk penutup kotak yang rapi.
- Pastikan semua sambungan kuat dan tidak longgar.

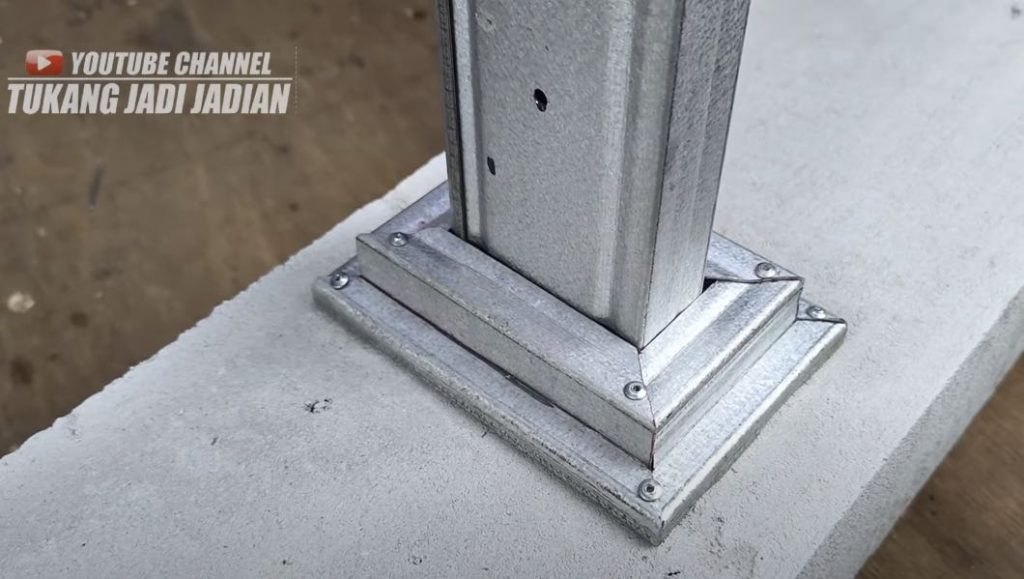

- Hasil akhir berupa penutup berundak yang menutupi dinabolt sepenuhnya.
8. Pemasangan Penutup
- Pasang penutup pada bagian bawah tiang kanopi double box.
- Tekan hingga rapat; penutup akan terkunci kuat tanpa perlu sekrup tambahan.
Hasil Akhir
Penutup bawah kanopi akan menyembunyikan dinabolt dan memberikan tampilan rapi. Pola berundak dari kanal C memastikan estetika dan kekuatan struktural.
Lebih lengkapnya tonton video berikut saja:
Catatan Penting
- Selalu gunakan alat pelindung diri saat memotong atau mengebor.
- Pastikan pengukuran presisi untuk hasil yang simetris.
- Video tutorial dapat membantu memahami pola potongan miring yang rumit.
